2.總體設計
2.1設計目標
融合通信系統的建設主要基于各行業內部專網，本著將已有資源最大化利用，進一步建立、健全日常綜合指揮調度管控、突發事件預警和應急保障機制，提高各行業指揮效率。
融合通信系統建設通過靈活的分布式部署，進行多級部署，提高遠程調度能力；通過各職能部門指揮調度系統之間的互聯互通，提高協同調度能力；通過各類音頻、視頻、數據的全面整合，提供多業務聯動調度；通過對各類業務信息系統的資源整合，解決各類業務信息系統的孤島效應。
通過融合通信系統的建設，最終實現跨區域、跨部門的統一指揮協同，實現對突發事件的快速上報、統一部署、迅速處置和聯合行動，提高各行業的指揮能力。
具體實現：
(1)建立高效統一的視頻聯動協同平臺，實現融合調度
整合多部門現有音視頻資源，有效解決應急管理部門現有各類音視頻通信系統信息孤島的問題，實質性的達到信息共享、級聯互聯， 實現音視頻資源融合，提升應急指揮效率。
(2)打造應急救援的扁平化指揮調度系統，實現高效指揮
通過將已有的視頻監控、對講、調音臺等系統的融合，提升各部門、各系統應對突發事件的聯動處置能力；通過音視頻交互，加快對突發事件的反應時間，提高各部門、地區間的溝通效率和決策效率，實現扁平化指揮調度。
(3)構建服務實戰的多方面協同調度體系，實現靈活調度
提高指揮調度的時空靈活性，領導、專家、救援人員、指揮人員等可通過多種方式加入指揮調度或會議會商，匯聚現場各類音視頻資源，強化應急管理部門對事件態勢的全面掌控能力，協調調度相關資源，為突發事件的及時處置提供保障。
(4)建立可查可控的規范化系統管理機制，實現安全運轉
以實現融合通信系統安全、可靠運行為目標，構建規范統一的平臺、設備、網絡管理體系，對平臺全生命周期進行實時動態監管，對接入平臺的音視頻設備進行在線巡查，確保系統正常運行，保障系統穩定性。
2.2建設標準依據
華脈智聯融合通信的建設以國家、行業相關規范和標準為設計標準及依據，具體如下：
《中華人民共和國網絡安全法》；
《計算機信息系統安全保護條例》；
《電力企業計算機管理信息系統建設導則》；
《中華人民共和國計算機信息系統安全保護條例》；
無線通信標準：如《YD/T 1476-2009 3G無線通信系統技術要求》、《YD/T 2052-2011 4G無線通信系統技術要求》等。
5G標準：如《GB/T 35273-2017 5G技術要求》和國際上ITU-R的相關 標準。
網絡安全標準：如《GB/T 22239-2019 信息安全技術 網絡安全等級保護基本要求》。
數據保護標準：如《GB/T 35273-2020 信息安全技術 個人信息保護規范》。
視頻監控：如《GB/T 28181-2016 視頻監控管理與信息傳輸協議》、《YD/T 1476-2009 監控攝像機技術要求》。
入侵報警：如《GB/T 32960-2016 入侵報警系統技術要求》。
《電力企業計算機管理信息系統實用化驗收導則》；
《計算機信息網絡國際互聯網安全保護管理辦法》；
《電力行業網絡與信息安全管理辦法》；
《計算機場地通用規范》GB/T 2887；
《計算機場地安全要求》 GB/T 9361；
《綜合布線系統工程設計規范》GB/T 50311；
《安全防范工程技術規范》GB50348；
《視頻安防監控系統工程設計規范》GB 50395；
《視頻安防監控系統技術要求》 GA/T 367；
《計算機站場地安全要求》GB2887；
《信息技術設備（包括電氣事務設備）的安全》GB4943；
《電工電子產品基本環境試驗規程》GB2423；
《企業信息化技術規范》 SJ/T11293；
《視頻安防監控系統技術要求》GA/T367。
2.3系統架構設計
系統將音頻、視頻、數據進行高度融合，構建“平戰結合”的指揮調度模式，既滿足了平時的日常辦公、會議會商、應急培訓、應急演練需求，也能夠應對戰時的應急指揮、應急救援、應急決策等要求，達到統一指揮、聯合行動的目的，為用戶的日常管理和應急處置提供有效支撐，最大化地提高應急處置效率。

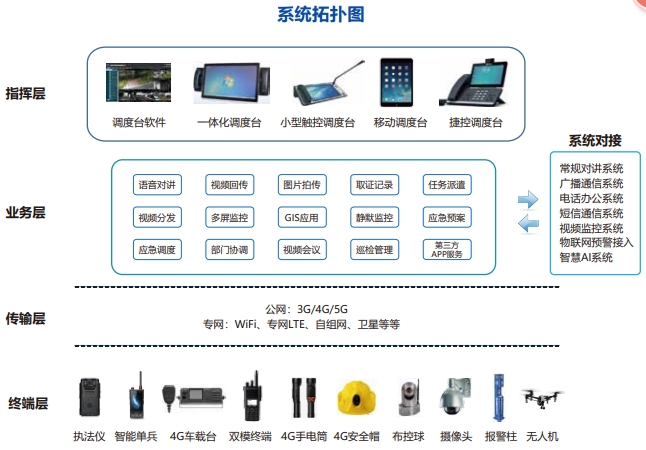

系統拓補圖示意圖
指揮層：系統可以為用戶提供多種表現方式，如觸摸屏一體化調度臺、普通PC機、一機多屏PC、移動調度臺等PC應用終端。
業務層：語音對講、視頻回傳、圖片拍傳、取證記錄、任務派遣、視頻分發、多屏監控、GIS應用、靜默監控、應急預案、應急調度、部門協調、視頻會議、巡檢管理，等等，主要完成本系統業務功能的邏輯應用，以及融合通信接入，包括常規對講系統接入、廣播通信系統接入、電話辦公系統接入、短信通信系統接入、視頻監控系統接入、物聯網預警接入、智慧AI系統接入，等等。
支撐層：支持本地部署、云部署兩種部署方式，基礎數據支撐包括調度主機、各類接入板卡、各類接入網關、各類業務服務器及其他硬件設備，Linux操作系統。
傳輸層：系統支持各類通信傳輸網絡的接入融合，能夠實現和衛星通信、3G/4G/5G/1.4G、GSM/CDMA、有線IP網絡、PSTN、WIFI等各類有線/無線通信網絡的融合接入。
終端層：系統支持各類音頻、視頻、數據終端的融合接入，包括執法儀、智能單兵、4G車載臺、雙模終端、4G手電筒、4G安全帽、布控球、攝像頭、報警柱、無人機、衛星電話等各類終端的融合接入，通過展現層各操作終端，可直接對接入終端進行統一調度。
2.4系統融合通信組成概述

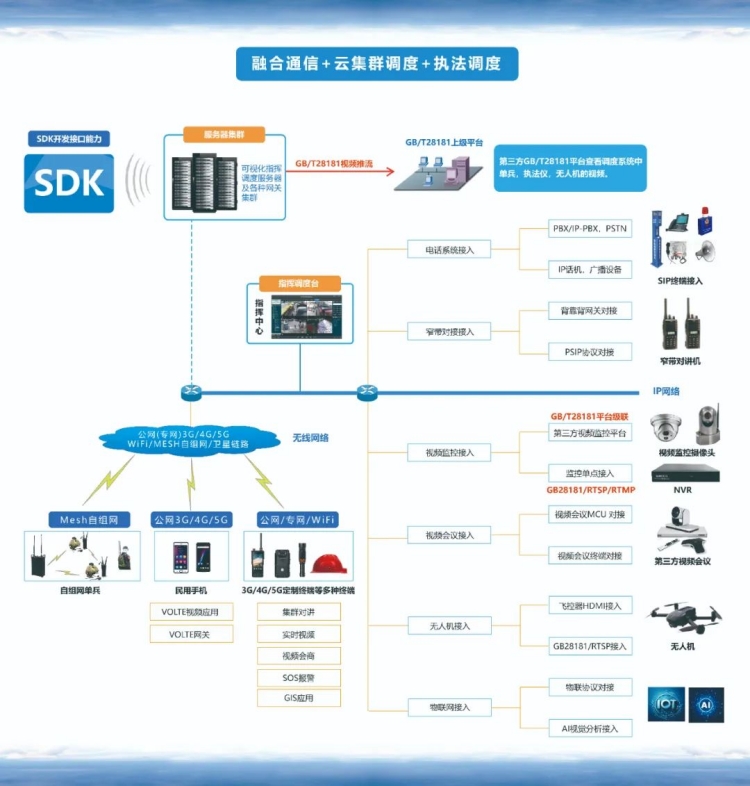

應急融合通信平臺是采用NGN通信技術，以軟交換為核心，實現多種通信網絡融合、多種音頻融合、多種視頻融合和多業務融合的綜合指揮通信系統。有效融合已建/在建的音視頻、數據相關資源，打破各部門間的信息孤島，實現信息鏈路在多層級之間、多網系之間、多業務之間的全程貫通，滿足緊急情況下，助力各部門打造集互聯互通、指揮調度于一身的融合通信平臺，實現高效指揮，又滿足平時協作時的通信需求。形成一體化的“平時協作，戰時應急”的融合通信系統，系統組網圖如下圖所示：
整個系統包括融合通信、云集群調度系統、執法調度系統和對外輸出能力四部分。
2.4.1 融合通信
將不同類型的通信技術和服務整合在一個統一的平臺或系統中，以實現無縫的通信體驗。華脈智聯的融合通信系統主要包括以下四部分：
語音融合：系統基礎語音通信包括POC語音對講、VOIP全雙工語音通信、SIP廣播功能，通過各種語音網關實現與窄帶對講系統、辦公電話系統、PSTN外線、語音廣播系統，等不同通信制式、不同協議、不同品牌的各種異構語音通信系統實現互聯互通，在一個統一的平臺中實現對各種異構語音通信系統進行集中調度，包括單呼、組呼、會議、廣播等不同形式的語音通信功能。
視頻融合：系統基礎視頻應用主要是基于Android APP的視頻應用和基于SIP協議終端的SIP視頻應用。華脈智聯視頻融合方案融合的對象包括監控視頻融合、視頻會議融合、無人機視頻融合、VOLTE視頻融合。在一個統一的平臺中實現對各種異構視頻應用的集中調度，包括視頻拉流，視頻推流，視頻會議，視頻直播等不同形式的視頻應用。
數據融合：支持HTTP、MQTT，等相關協議，融合GIS應用數據，物聯數據，存儲數據，等等。
網絡融合：融合通信支持的網絡包括有線Internet、3G/4G/5G公網、專網LTE、專網5G、WiFi、Mesh自組網、衛星通信網，等等。
2.4.2 云集群調度
云集群調度系統以流媒體交換傳輸、音視頻編解碼、移動網絡通信、云計算服務為核心技術，依托現有3G/4G/5G 通信網絡或寬帶專網，通過便攜式智能終端，實現現場音視頻實時回傳與共享、跨地域集群對講、視頻調度、圖像抓拍、聯動報警、GPS/北斗位置查詢、軌跡跟蹤、電子圍欄考勤、工作任務派遣、指令下發、動態組調度等功能， 實現從前端設備到調度平臺的全方位智能綜合指揮調度。
2.4.3 執法調度系統

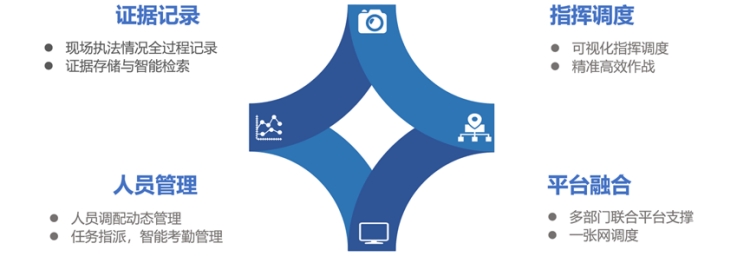

執法調度系統的應用場景包括公檢法司行業的執法取證需求和企業安全生產中安全監管兩種場景。華脈智聯打造集執法證據記錄、語音視頻指揮調度、人員管理和支持多平臺融合于一體的可視化智能云集群調度系統。
2.4.4 對外輸出能力

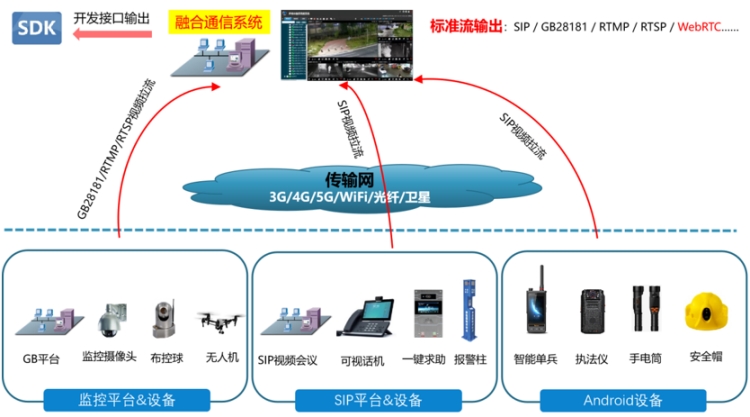

系統進行能力開放，一方面可以將系統業務功能進行接口封裝，統一為上層業務應用提供API開發接口，供第三方業務平臺進行集成調用；另一方面系統可以輸出多種標準的音視頻協議流，包括但不限于：SIP / GB28181 / RTMP / RTSP / WebRTC……
