一、爆破環境描述

掘進工作面為直墻半圓拱形斷面,巷道寬度、高度,其斷面積約為5.015m2;

工程地質條件條件：細砂巖：灰白色細砂巖,粒度均勻,局部夾薄層粘土巖,無層理,硬度較大;巖石堅固性系數 f 為6～8;

二、掘進爆破設計目的及要求

 1、設計目的

為有效組織井下工作面施工,在保證安全的條件下,選用一種最有效的方案高速度,高質量的將巖石按規定斷面爆破下來,并盡可能不損壞巷道圍巖,并最大限度的保持巖石原有的強度和穩定性,以利于爆破后圍巖長期穩定,并降低爆破地震效應,空氣沖擊波及飛石距離使爆破對周圍物體損傷最小;

2、設計要求

1.巷道斷面符合設計要求,不欠挖、少超挖,巷道的方向和坡度符合設計要求；

2.炮眼利用率高,炸藥和雷管等爆破材料消耗低；

3.爆下的巖石塊度適中,爆堆集中,便于裝巖；

4.對圍巖的破壞小,以利于巷道的支護和穩定;

三、爆破參數的確定為了取得良好的爆破效果,必須根據巷道施工的地質條件、巖石性質、施工工具和爆破材料,確定合理的炮眼直徑、炮眼深度、裝藥量、炮眼數目等;

1.炮眼直徑：炮眼直徑應和藥卷直徑相適應,過大會影響爆破效果;一般情況下,炮眼直徑比藥卷直徑大4～6mm;目前我國普遍采用的藥卷直徑為32mm和35mm,本設計所用藥卷直徑為32mm,而釬頭直徑為38mm,釬桿長度為 2.2m;

（2）炮眼深度：氣腿式鑿巖機鑿巖，眼深為1.8m～2.0m。

（3）炸藥選取：炸藥類型為 2＃巖石乳化炸藥，裝藥系數為 0.6-0.8，為柱形藥包。

4.炮眼數目：炮眼數目的確定根據工作面的巖石性質、巷道斷面形狀和尺寸,以及所用的爆破材料,按不同作用的各類炮眼分別進行合理布置,最后排列出一次放炮的總炮眼數目;

此外,也可以按一個循環的總裝藥量平均裝入所有的炮眼的原則進行計算,作為設計排列炮眼時參考;

炮眼數目

N=qsmμ/(xp)

N----炮眼個數；

q----單位炸藥消耗量，0.4Kg/m3；

S----推進斷面積；

m----每個藥卷長度；

μ----炮眼利用率，一般取85%～90%，取85%。

x----眼裝藥系數，裝藥長度與炮眼長度之比，0.5/1.2=0.417；

p----每個藥卷重量；

2、炮眼數目主要與巷道斷面巖石性質和炸藥性能等因素有關,常用公式為：考慮斷面面積、巖石類別等因素;

       N=

式中：N——炮眼數目,個；

f——巖石堅固系數,f=8；

S——巷道斷面積,S=㎡

代入數值計算得：N=≈20 個

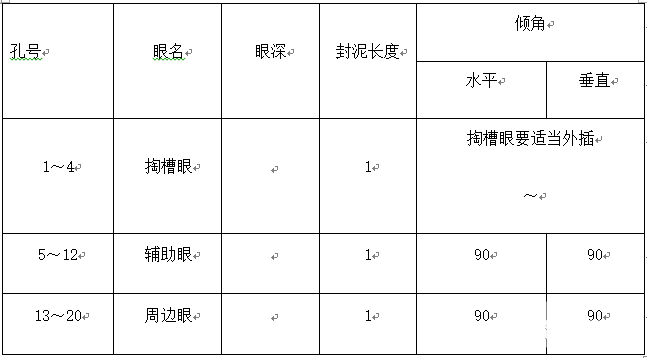

根據總結的經驗,先選取炮眼數目為21個,其中6個掏槽眼、3個輔助眼、28個周邊眼,設計掏槽方式為楔形掏槽,其炮眼布置如下后附圖：

5 單位炸藥消耗量 其值取決于巖石性質、巷道斷面規格、炮眼直徑和深度因素;一般可按經驗公式或礦山井巷工程預算定額選取;

每循環所需炸藥量 Q 按下式計算：

Q=qsLμ

q----單位炸藥消耗量，根據巖性，可查巖石單位炸藥消耗量表；

s----推進斷面積；

L----炮眼深度；

μ----炮眼利用率，一般取85%～90%，取85%。

6. 起爆參數

起爆采用毫秒延期雷管,采用反向起爆,即起爆藥包置于臨近孔底, 掏槽眼最先爆破, 崩出一個楔形槽子穴, 以造成第二個自由面,接著爆破輔助眼,它可崩落大量巖石,為周邊眼的爆破加大自由面,接著爆破周邊眼,客觀存在的作用是控制巷道輪廓,最后爆破底眼,目的是將巷道內巖石起到拋擲和松散的結果;

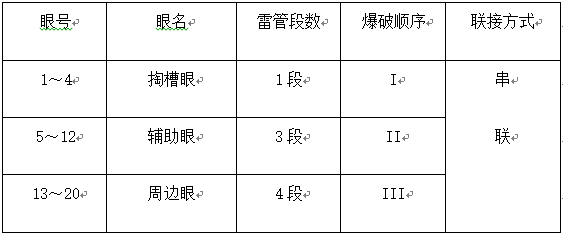

起爆順序如下表:

四、鑿巖工作

鑿巖工作是巷道掘進的主要工序,它的好壞直接影響爆破效果,循環進尺以及巷道工程質量;鑿巖時根據巖石條件、斷面大小、所使用的鑿巖設備以及作業方便等具體情況,選擇合適的掏槽方式和炮眼排列,同時要掌握好巷道的方向和坡度;

一、鑿巖設備選擇

本礦現有的鑿巖設備為 7655 型氣腿式鑿巖機,最大鉆孔深度 ,在平巷掘進中一般鉆孔深度小于,孔徑36-43mm;使用范圍較廣,最適用在中硬或堅硬f=12～14巖石上鉆鑿水平或傾斜水平或傾斜方向的炮孔,設備輕、靈活、移動方便,結合本礦的實際情況,7655 型氣腿式鑿巖機適合本礦的需求;炮孔直徑一般為 38mm,鉆桿長度為 2.2-2.5m,孔深1.8-2.0m.

二、鑿巖準備工作

為了安全生產,鑿巖時要檢查并處理兩幫和頂板的浮石,要檢查好鑿巖機、氣腿子,上足潤滑油,備齊鉆桿和鉆頭,檢查鉆桿是否直和鉆桿鉆頭連接是否緊密,中心孔是否通氣；檢查壓風管、供水管有無漏損現象,水壓、風壓是否滿足要求等等;一切正常后,將風水管拉至工作面,接上鑿巖機,準備打眼;

三、鑿巖注意事項

鑿巖工作應按照爆破圖表進行,要掌握好眼位、眼深及其角度;此外還應注意以下事項：絕對不允許在殘眼內打眼；開眼時,給風閥門不要突然開大,待鉆進一段后,再全部開足；為避免斷釬傷人,推進風鉆不要用力過猛,更不要橫向加壓；缺水或停水時,應立即停止鉆眼；打底眼時,應注意消除眼口周圍的碎石,鉆完后要用大塊石頭保護好；工作面炮眼全部鉆完后,要把機具清理好并搬至規定的安全地點存放,膠皮風水管也要盤起來,搬離工作面并保護好;

五、爆破工作

爆破工作在掘進中是達到預期爆破效果的重要一環, 也是與人身和設備安全有重大關系的工序;因此,對爆破作業不能有絲毫馬虎,必須認真對待;爆破工作應由有實踐經驗的工人專職或兼職擔任;

1.裝藥前的準備工作

檢查炮眼深度,角度、間距是否合理；將炮眼中的巖粉和水用壓風吹凈,在規定的安全地點加工起爆藥卷,其數量以滿足本次爆破需要為限,要防止 丟失;

2.裝藥工作

巷道掘進中,裝有雷管的起爆藥卷位置在眼口和眼底,其中雷管的聚能穴均朝向炸藥;為了避免沖擊和受潮,起爆藥卷一般放在眼底第一個位置上一般為長條狀裝藥;

裝藥時,要細心地將藥卷裝到眼底;對有水的炮眼,特別是底眼,必須用防水藥卷或加防水套,以免炸藥受潮據爆,影響爆破效果;藥卷裝完后,要用炮泥將眼口封好;

六、警戒距離確定

巖石巷道掘進工作面,警戒距離直線不小于 200m,并設有遮擋物;如有一個直角彎時不得<100m,特殊情況按相應措施執行;

七、安全注意事項

1．放炮員必須持證上崗,認真執行“爆破規程” ,按爆破說明書及圖表進行裝藥爆破作業,對不合格的炮眼不得裝藥,并用炮泥充滿填實;放炮員認真監督裝炮質量;

2．放炮前確保所有人員必須全部撤離至警戒線以外安全地點,爆破前班長必須親自布置專人在警戒線和可能進入爆破地點的所有通路上擔任警戒工作;警戒人員必須在安全地點警戒;警戒線處應設置警戒牌、欄桿或拉繩;起爆地點到爆破地點的距離必須在作業規程中具體規定;爆破警戒要求:人員全部撤離到警戒線以外,并設專人警戒,班組長負責撤人和警戒;可能通向爆破地點的通路上, 一律設警戒,炮工負責一路警戒;

3．放炮器的鑰匙必須由放炮員隨身攜帶,嚴禁轉交他人,不到爆破通電時不準將鑰匙插入放炮器內;爆破后立即將鑰匙拔下,摘掉母線并扭結成短路;放炮前放炮員必須最后離開爆破地點,起爆前先發出放炮信號,至少等 5 秒鐘后方可起爆,且放炮員親自操作;

4．放炮后做好通風灑水工作,十五分鐘后放炮員、安全員一道認真檢查炮后情況,放炮員處理拒爆、殘爆時必須遵守爆破安全規程有關規定,并必須當班處理完畢,待一切正常方可恢復施工;

八、結束語

目前的本礦地質條件適合選用現在的爆破參數,如有地質條件變化,可根據實際情況實踐中不斷調整、修改設計參數,以期達到最佳效果。
